在电子芯片制造、精密仪器实验室等静电敏感领域，主要应用于需要消除静电对生产、产品或设备安全隐患的车间之中，针对精密电子、精密机械、光学设备厂、电控室、计算机房、化学工厂、实验室、通讯、发电厂、兵工航天、情报处理设施等有关类似生产场所的特殊要求，使用防静电地坪施工，能有效的降低精密电子产品成品的返修率和耗损，在生产过程中降低携带低压静电对精密电子产品的危害。环氧防静电地坪是保障生产安全的关键防线。一旦面漆层电阻值不合格，静电将无法有效导除，可能引发电子元件击穿、精密仪器数据偏差，甚至在易燃易爆环境中导致爆炸等严重事故。

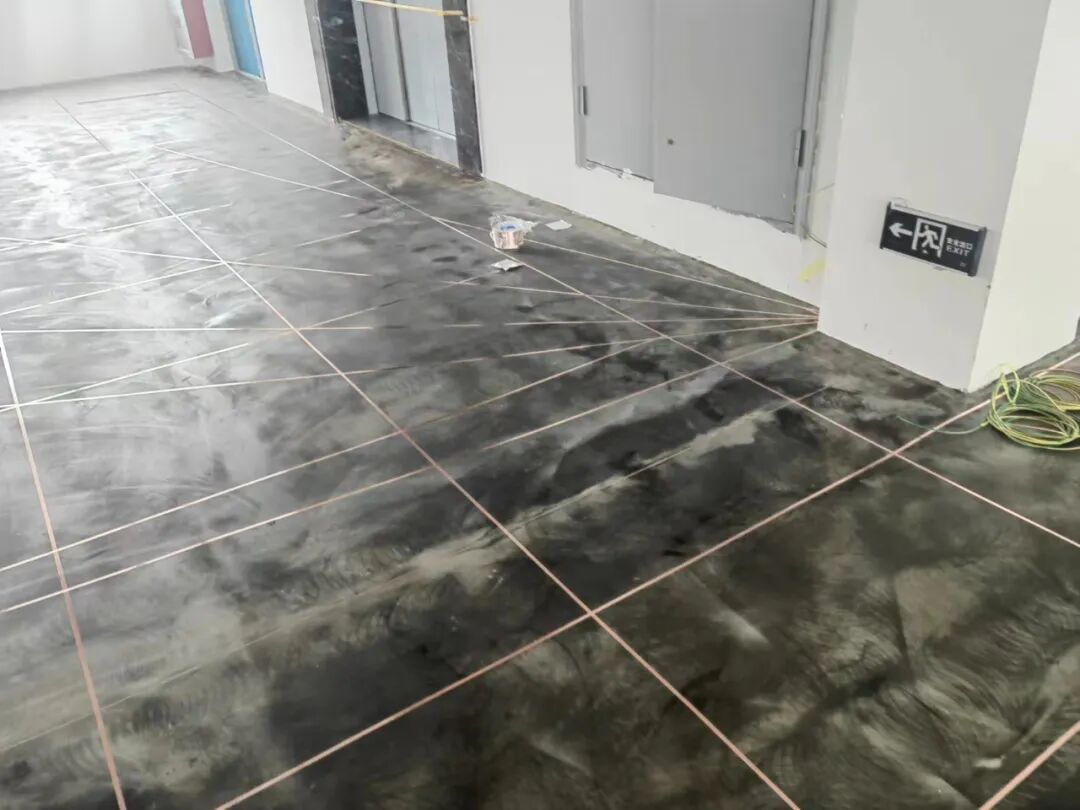

在防静电地坪涂层体系中，即素地处理一底层施工一中涂层施工一批刮中涂腻子封闭一粘贴铜箔一导电中涂层施工（2遍）一面层施工，有需要的还可以再加一层超耐磨罩面。
目前的防静电地坪涂料大都是静电耗散型，轻易疏通静电荷。而对防静电环氧地坪而言，静电电场的能量达到一定程度后，击穿其间介质而进行放电会对某些精密的电子元器件造成损害，所以在防静电环氧地坪做好后，首先要考虑到的是涂层的防静电指标。而主要的几项指标包括：
A、表面电阻(导静电型)/Ω，阻值符合在≥5x10⁴~<1x10⁸。
B、表面电阻(静电耗散型)/Ω，阻值符合在≥1x10⁶~<1x10⁹。

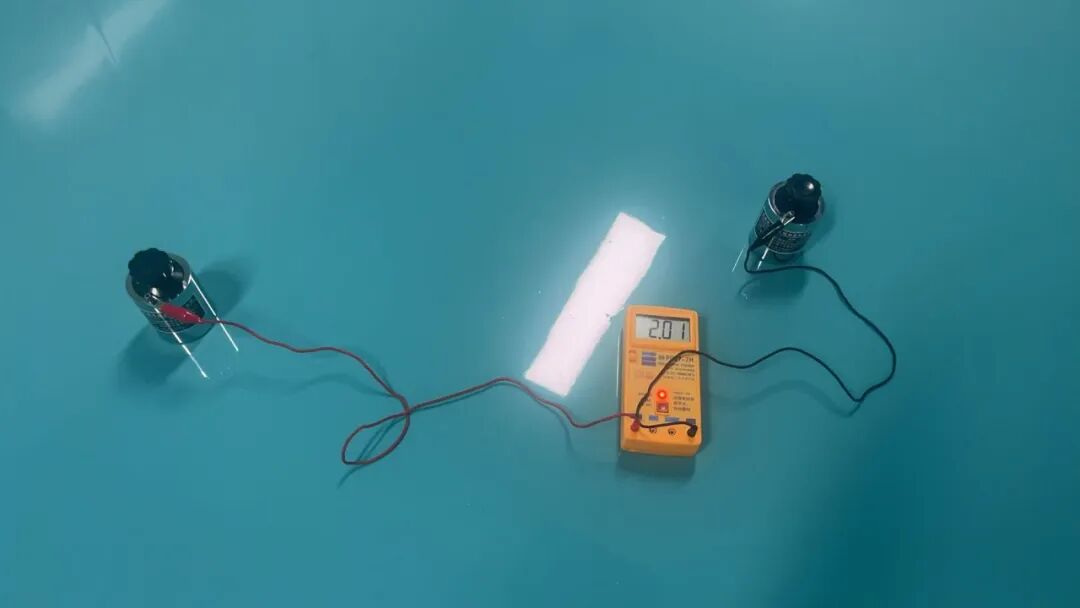

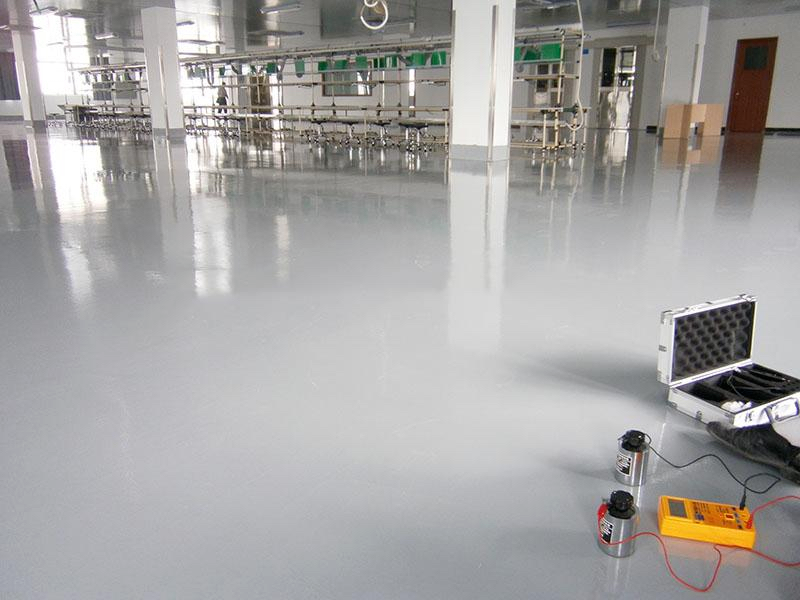

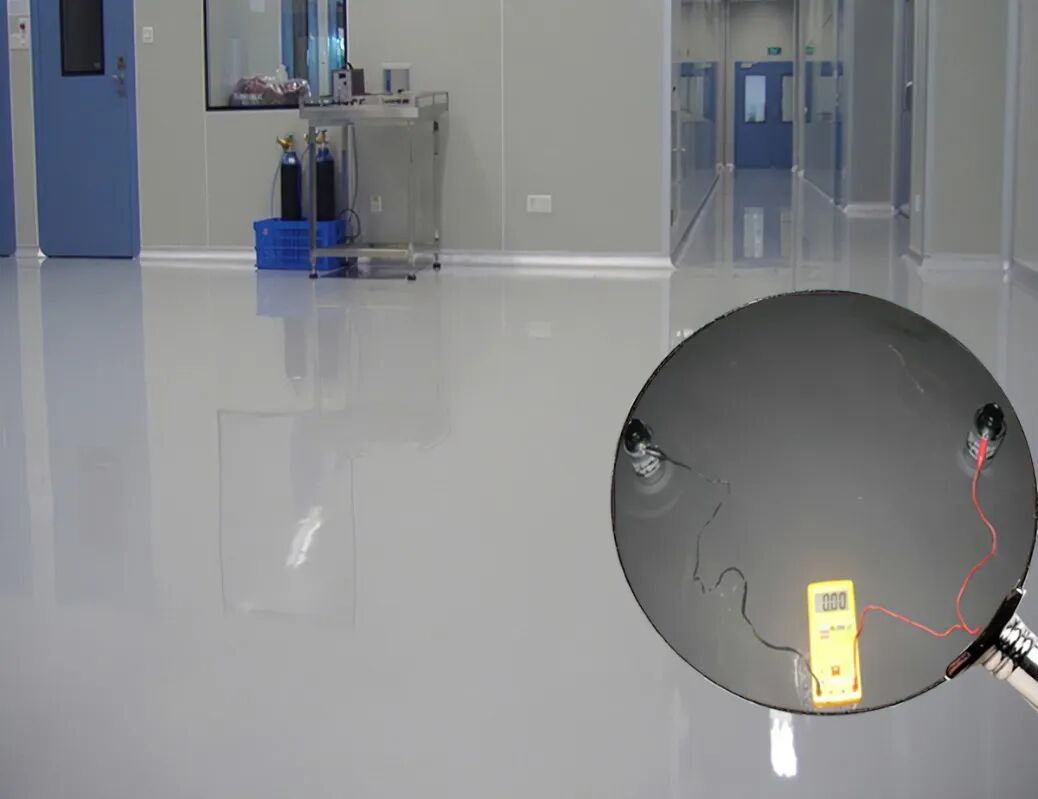

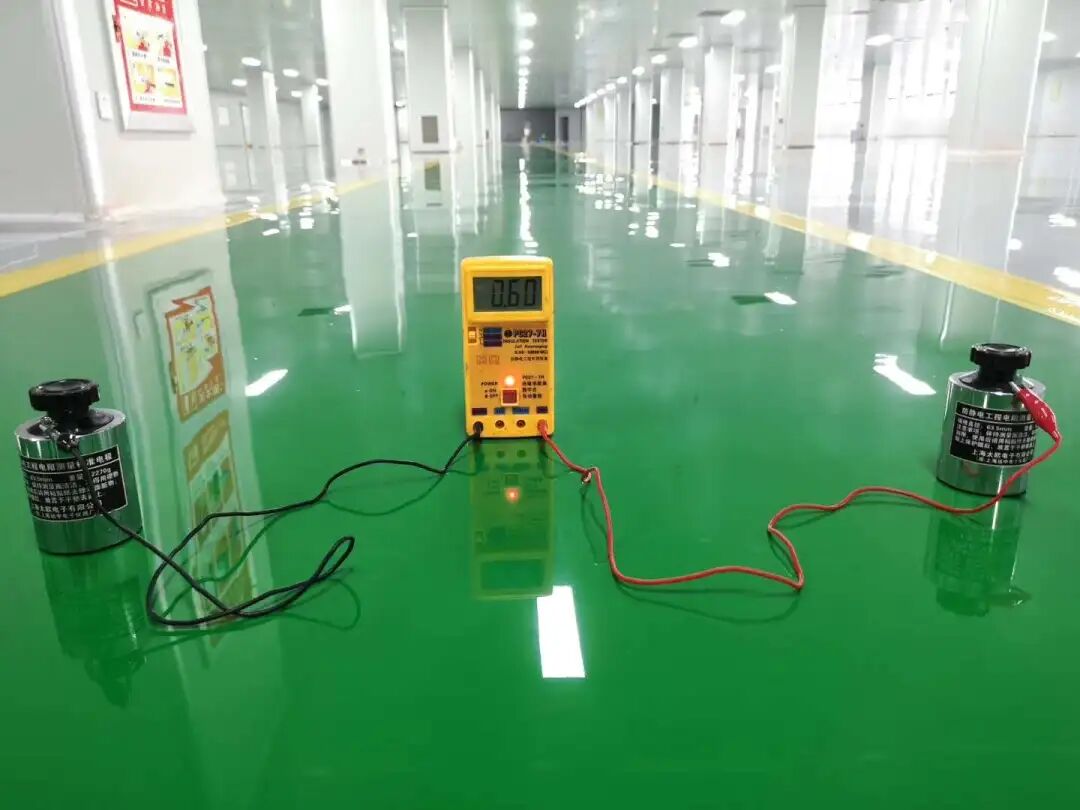

1、表面电阻测定方法一般为将测试仪的两个电极放置在被测试地坪表面，然后观测测试仪读数，看是否合格。
2、系统电阻测定方法一般为将测试仪的一个电极放置在测试地坪表面，另一端不用电极而是直接用夹子夹住接地线，然后观测测试仪读数，看是否合格。
1、确保检测环境的稳定性。温度在23±8℃，湿度在50±5%的环境中，因为过高或过低的温湿度都有可能影响到其检测数据的准确性。
2、确保防静电地坪表面的洁净。检测前，要清理好地面空间，保证地坪表面无尘物、无水分或是其他东西，避免影响到检测数据的生成。
3、对防静电地坪表面电阻检测次数应该不少于5次。因为多次检测可对检测数据进行比较，查看数据是否有出入，提高检测数据的准确性和对空间的判断性。
4、地桩要求防静电地桩，地桩应与建筑物防雷接地、工业用电接地分开单独设置，地桩位置要求离建筑物1.5米以外，地桩坑要求深挖到地下水，地桩对地电阻应小于1Ω。
以下从材料、施工、环境外力三大维度，对电阻值不合格的原因进行深入分析：
（一）导电粒子问题
1、特性不佳：导电粒子作为构建地坪导电网络的核心，其纯度与粒径精度直接决定导电性能。其中石墨、炭黑等导电粒子是构建地坪导电网络的核心要素，其纯度与粒径均匀性对导电性能影响显著。若导电粒子存在杂质，会形成电子传导的阻碍，粒径不均时，大颗粒与小颗粒之间难以紧密搭接，无法形成连续有效的导电网络，致使电阻值升高。
2、含量有误：导电粒子添加量必须精准把控。添加量不足，导电通路稀疏，无法承载足够的静电传导需求；添加过量，则会使粒子相互团聚，形成 “导电孤岛”，不仅破坏树脂基体的均匀性，还会降低材料的物理强度，双重作用下致使防静电效能大幅下降。
（二）树脂基体问题
1、兼容性差：树脂与导电粒子的兼容性是确保材料性能稳定的关键。若二者不兼容，导电粒子在树脂中会出现沉降分层现象，导致地坪导电性能不均匀，局部电阻值忽高忽低，无法满足行业标准要求，严重影响防静电功能。
2、固化影响：树脂固化过程对导电性能起着决定性作用。固化速度过快，导电粒子来不及充分分散就被固定，形成无效连接；固化过慢则使材料长时间处于不稳定状态，导电网络难以有效成型，导致电阻值超出标准，出现防静电失效问题。

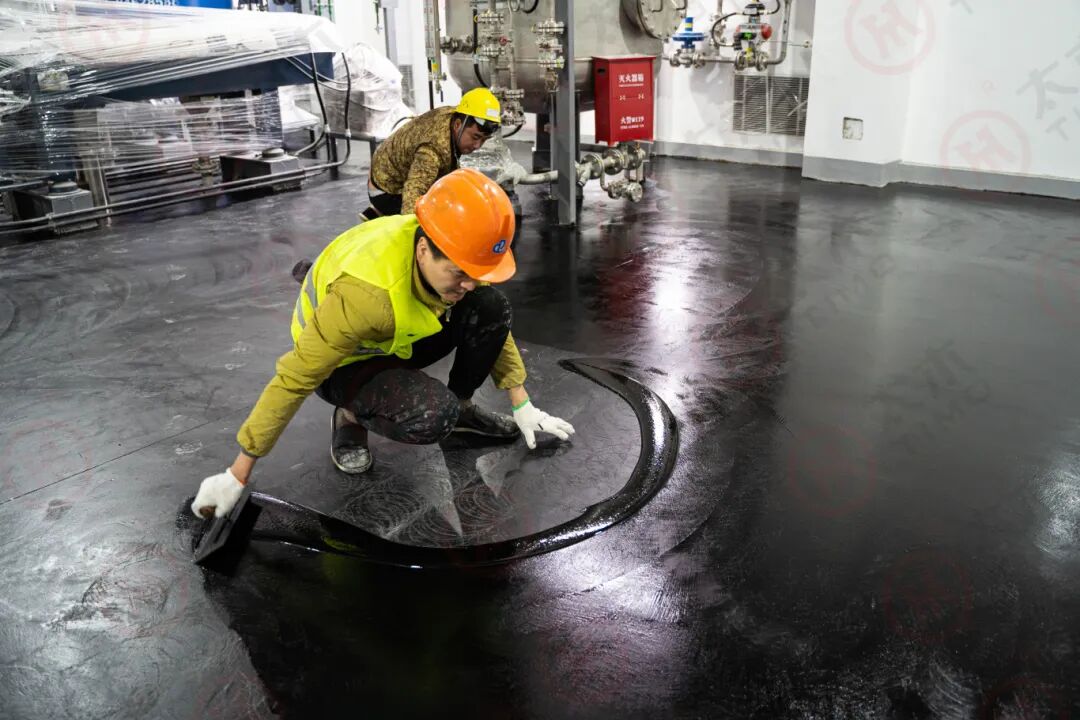

（一）涂装工艺问题
1、厚度不当：面漆涂刷厚度直接关系到导电性能。过薄的面漆层会使导电粒子分布稀疏，无法形成连续的导电通路；过厚则容易产生内部应力，导致涂层开裂剥落，切断导电通路。根据行业标准，面漆厚度偏差超过 ±0.2mm，电阻值就可能出现显著变化。
2、均匀性差：施工操作不规范或工具使用不当，会导致面漆涂刷不均匀，出现漏刷、流挂等问题。这些缺陷会使地坪表面形成 “导电盲区” 和 “电阻高地”，即便部分区域电阻值达标，整体测试也难以合格，严重影响工程质量和使用安全。
（二）接地系统问题
1、连接不可靠：接地铜箔、导线与接地极的可靠连接是静电导入大地的关键。若连接不牢固，会形成高阻抗节点，静电无法及时导除，导致电荷积聚，电阻值升高。而且，日常设备震动、人员活动等因素还会加剧连接部位的松动和氧化劣化。
2、布局不合理：接地网布局需根据地坪面积、设备分布等实际情况科学规划。不合理的布局会导致静电泄放不畅，形成局部高电阻区域，使部分区域静电无法有效疏导，电阻值长期超标，严重影响生产安全和设备正常运行。
（一）温湿度影响
1、高温：持续高温环境会对环氧防静电地坪产生显著影响。高温使树脂软化，导电粒子间距增大，导电网络稳定性下降，电阻值随温度升高而增加。这种变化会导致电阻值随温度升高呈指数级增长，严重威胁防静电性能。
2、高湿：高湿度环境下，水汽渗入地坪内部，一方面干扰电阻测试结果，另一方面侵蚀树脂与导电粒子的结合界面，削弱导电性能。长期处于高湿环境的地坪，电阻值会逐渐升高。
（二）使用损耗
1、物理磨损：日常人员走动、车辆行驶、设备搬运等活动会对地坪产生持续磨削作用。随着使用时间增加，面漆层逐渐变薄，导电粒子脱落，防静电功能减弱，电阻值上升。
2、化学侵蚀：车间内的酸碱溶液、有机溶剂等化学物质一旦洒落在地坪表面，会与环氧材料发生化学反应，腐蚀地坪结构，溶解导电成分，导致电阻值急剧升高，失去防静电功能。
环氧防静电地坪电阻值合格是生产安全的重要保障，从材料选择、施工工艺到后期使用维护，每个环节都需严格把控。朗迈公司作为专业的环氧涂料生产商和工业地坪承建商，凭借先进的技术、丰富的经验和严格的质量管控，为客户提供从研发、生产到施工的一站式服务。如有相关需求，欢迎致电或留言咨询。
往期推荐
总机：
传真：+86-0755-88308339
邮件：
Q Q： 66666669990
