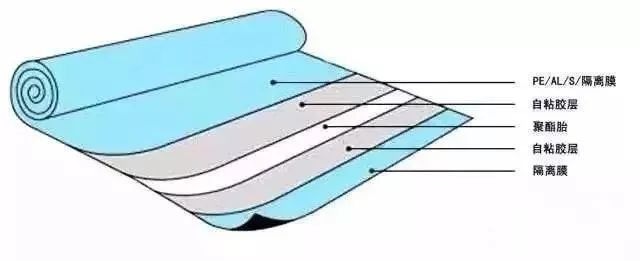

高分子自粘防水卷材是是一种自身能与基面粘结的防水密封材料，分为有胎自粘和无胎自粘两种，以自粘聚合物改性沥青为基料，上覆面为聚乙烯膜、下覆面为可剥起的硅油膜。有胎自粘上、下自粘胶中间多一层聚酯毡胎体。

自粘类防水卷材使用的隔离材料主要有两种，一种是以PE隔离膜为隔离材料的卷材，一种是以PET隔离膜为隔离材料的卷材。造成其不易揭开膜的因素有以下几种：

配方中使用的油份过多或是一些废机油之类的，在生产出的卷材在存放的短时间内就是极易析出，析出的油份会导致卷材粘性下降，另一方面还会跟隔离膜上的硅油起反应，使得隔离性下降，揭不开膜。

由于PE隔离膜的耐高温指数低，所以在涂覆硅油的烘干温度也不能过高，生产时各种产品都有要求的相应的不同的出料温度，如果生产时出料温度超过了硅油的烘干温度胶料就会和硅油相容，失去隔离性，同时隔离膜也会出现褶皱严重影响产品的外观。

卷材从涂油锅出来以后需要经过几道冷却水来进行柔性的降温过程，可有时冷却水会比较高，不能及时的对卷材表面进行降温处理，致使卷材长时间处于较高的温度中，使得卷材揭不开膜。

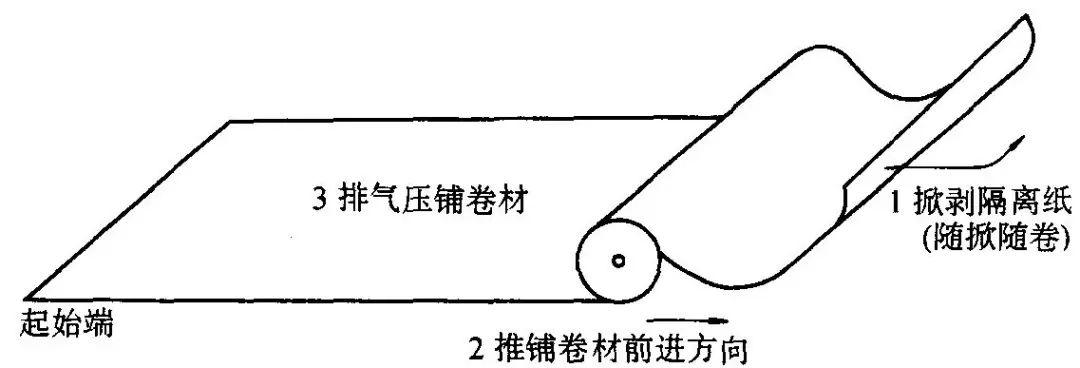

夏季由于外界气温较高，自粘卷材由于是黑色的极易吸热，就会在施工时卷材表面温度能达到60-70℃；而有的工地存放条件较差，若放置于太阳底下卷材就极易因为温度过高而倾斜；这两种情况均会致使卷材揭膜很困难。

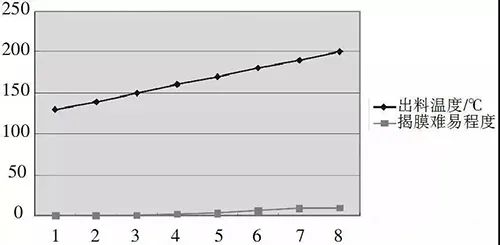

纵坐标代表生产时胶料的出料温度，横坐标代表揭膜的难易程度，难易程度从0-8作为标识，8代表最难揭，即揭不开。

跟生产线的冷却水的温度有关系，冷却水在生产时起到一个至关重要的作用，如果生产出来的卷材不能及时得到很好的降温，那么严重时会把隔离膜表面烫坏，严重影响产品的外观及质量。

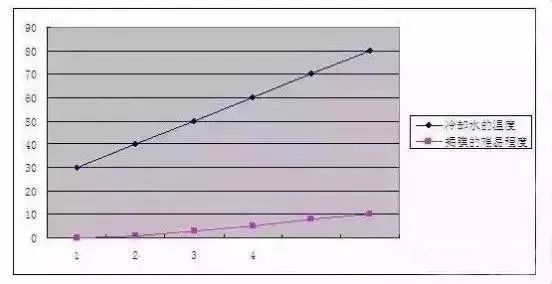

▲揭膜难易程度跟冷却水温度的关系图

纵坐标代表生产时冷却水的温度，横坐标代表揭膜的难易程度，难易程度从0-6作为标识，6代表最难揭，即揭不开。

卷材冷却效果是依据产品厚度、生产线速度、设备冷却状况、气候条件或环境温度而定。如果卷材是在慢冷条件下生产卷材，胶料面层将出现0~0.06mm深度的海浪纹路。如果卷材是在急冷条件下生产卷材，胶料面层将出现表层深0~0.15mm，宽0.05~0.08mm大峡谷。这说明两种冷却效果都有问题。所以卷材需要柔性降温过程，将卷材的温度控制在收卷前40℃时，揭膜状态是良好的。
